Abstract
Leonardo’s Spatial Grammar è l’app raccoglitore delle tre ricerche dedicate rispettivamente all’Annunciazione, all’Adorazione dei Magi e al Cenacolo: Leonardo’s Rulers, Leonardo’s CAD e Leonardo’s Score. Non aggiunge una quarta indagine, ma le tiene insieme e restituisce la loro lettura unitaria, già depositata nel corpus accademico omonimo.

Il corpus mette in discussione l’idea di un’applicazione standardizzata della prospettiva albertiana a base quadrata nell’opera di Leonardo da Vinci e propone, in alternativa, un paradigma metrico-modulare fondato su evidenze geometriche oggettive e falsificabili. Dall’Annunciazione all’Adorazione dei Magi, fino al Cenacolo, emerge una grammatica spaziale in evoluzione: la rigida scacchiera lascia il posto a un sistema di righelli inseriti; la misura, da monodirezionale, diventa architettura ritmica e stereometrica.

Il metodo è la retro-ingegneria CAD, applicata secondo il «banale aristotelico»: partire da ciò che l’opera mostra e che si può misurare. Bugne, mattonelle, arcate, arazzi e cassettoni non sono quinte, ma strumenti lasciati in vista, da cui le proporzioni — la progressione 1:2:3, il modulo 4:3 e i ritmi 1:4:1, 2:1:2 e 1:6:1 — si ricavano dalle stesse opere. Gli spazi restituiti sono misurabili, architettonicamente rimontabili e strutturati sulle misure umane. Le interpretazioni esoteriche e le simbologie non falsificabili restano fuori dal perimetro.

Spatial Grammar applica a Leonardo il principio che Leonardo stesso indica come fondamento del conoscere: prima l’esperienza, poi la ragione. La sequenza operativa è precisa: Pura Visibilità, esperienza, ragione, verifica.

La Pura Visibilità consiste nel lasciare che l’opera si mostri prima di essere spiegata: nell’osservarne i segni sensibili senza imporre loro un significato. Segue l’esperienza, cioè la raccolta dei dati visibili — conci, cassettoni, gradini, allineamenti, proporzioni. Solo allora interviene la ragione, che riconosce moduli e ritmi; ma ogni ipotesi deve tornare all’immagine per essere verificata.

Non si impone una griglia a Leonardo: si legge e si considera la griglia che l’opera stessa rende percepibile. Il Rasoio di Occam fa da cardine tra questa priorità del visibile e il metodo induttivo: non si porta la griglia all’opera, si ricava la regola da ciò che l’opera mostra.

I segni sono visibili, i numeri e le proporzioni elementari. «Il Re è nudo!» diventa «Res patet». Gli spazi sono ricostruibili, alla portata del CAD o di qualsiasi riga e squadra.

Pura Visibilità: vedere prima di misurare, misurare prima di interpretare.

Rasoio di Occam: non aggiungere alla realtà più griglie di quante ne mostrino i segni.

Fonti
Corpus completo (Il Trittico)
doi:10.5281/zenodo.20578821
App
Leonardo’s Rulers
doi:10.5281/zenodo.20417508
App
Leonardo’s CAD
doi:10.5281/zenodo.18981238
App
Leonardo’s Score
doi:10.5281/zenodo.20334160
App
Introduzione al corpus e premessa metodologica
Il «banale aristotelico» come rasoio di Occam per la prospettiva leonardesca

Indice

1
Premessa epistemologica: non moltiplicare le griglie oltre il necessario
2
Genealogia del «
banale aristotelico
»
3
Segni metrici incorporati: definizione operativa
4
Conseguenza epistemica
1. Premessa epistemologica: non moltiplicare le griglie oltre il necessario
La storiografia leonardesca degli ultimi cinquant’anni ha prodotto ricostruzioni prospettiche di notevole raffinatezza matematica — da Martin Kemp a Matthew Landrus, da Apollonio a Foschi — tutte fondate su un presupposto implicito: lo spazio dipinto da Leonardo obbedisce a una griglia geometrica astratta (solitamente quadrata 1:1) che l’analista deve «recuperare» proiettandola dall’esterno sull’immagine.

È un saggio, in particolare, a dare origine a questo corpus. La lettura di Fabrizio Ivan Apollonio e Riccardo Foschi, «Perspective Studies on the Adoration of the Magi by Leonardo da Vinci» (SCIRES-IT 12, n. 2, 2023), ha provocato lo stimolo da cui è nato Leonardo’s CAD; da lì, a catena, gli altri due studi e infine la raccolta.

Il presente corpus (Leonardo’s Rulers, Leonardo’s CAD, Leonardo’s Score) contesta il presupposto della maglia albertiana non per motivi ideologici, ma per economia ontologica. Il principio guida è il rasoio di Occam: entia non sunt multiplicanda praeter necessitatem. Se l’opera mostra, in piena luce, elementi architettonici che funzionano come righelli, modulatori, partiture metriche (bugne, cassettoni, gradini, arazzi), non è parsimonioso postulare una griglia invisibile esterna che contraddice, o deforma, quegli stessi elementi.

Guglielmo di Ockham, nel Commento alle Categorie di Aristotele (cc. 6-7), scrive che la quantitas non è una res distinta, ma una qualitas predicabilis — un segno che riferiamo a più cose prese insieme. La matematica, per Ockham, è scienza dei signa, non delle cose. Trasferito all’analisi spaziale: i moduli visibili nel dipinto sono i segni metrici con cui Leonardo ha misurato e costruito lo spazio. Cercare un’altra geometria «sotto» o «dietro» quei segni significa moltiplicare entità (griglie ipotetiche, punti di fuga arbitrari, distanze d’osservazione congetturali) senza necessità empirica.

La tesi di questo lavoro è quindi operativa: la prospettiva leonardesca non è un’illusione ottica da decifrare con gabbie astratte, ma un progetto architettonico tridimensionale i cui strumenti di misura sono incorporati nell’immagine stessa.

Il «banale aristotelico» — formula che qui rivendico come principio metodologico — è l’impegno a leggere ciò che è in vista come dato primario, non come sintomo di una struttura occulta.

2. Genealogia del «banale aristotelico»
Il termine sintetizza tre tradizioni che convergono nel metodo qui proposto.

Tradizione
Aristotele

Testo chiave
Categorie 6-7; Metafisica Δ13

Concetto operativo
Quantità = pluralità misurabile per l’uno; conoscenza da esperienza sensibile

Trasposizione in Spatial Grammar
L’«uno» misuratore = modulo visibile (bugna, cassettone, gradino); spazio noto da ciò che l’immagine mostra

Tradizione
Ockham

Testo chiave
Expositio in Praedicamenta cc. 6-7; Summa Logicae I.15

Concetto operativo
Universali = signa mentalia; quantità = predicato, non sostanza; parsimonia ontologica

Trasposizione in Spatial Grammar
Moduli dipinti = signa metrici intenzionali; non postulare griglie non segnate

Tradizione
Sichtbarkeit (Fiedler, Hildebrand, Wölfflin)

Testo chiave
Fiedler, Ursprung (1887); Hildebrand, Problem der Form (1893); Wölfflin, Grundbegriffe (1915)

Concetto operativo
Opera = organismo visivo autonomo; forma = legge spaziale, non simbolo

Trasposizione in Spatial Grammar
Analisi CAD = atto di pura visibilità: isolare relazioni metriche da contenuto narrativo

Tradizione
De Leo (sintesi)

Testo chiave
Principio del «banale aristotelico»

Concetto operativo
Evidenza metrica immediata, non occulta

Trasposizione in Spatial Grammar
Reverse-Engineering CAD come lettura dei signa senza ipotesi a priori

Perché «banale»? Nel lessico scolastico banale (da banalis, «appartenente al foro») indica ciò che è accessibile a tutti, evidente, non riservato agli iniziati. La geometria leonardesca, in questa lettura, non è conoscenza esoterica (sezione aurea mistica, codici segreti, anamorfosi teatrali) ma pratica di cantiere lasciata in eredità visiva. Chi sa guardare — cioè misurare — la trova.

Perché «aristotelico»? Perché Aristotele è il filosofo che legittima l’evidenza sensibile come punto di partenza e arrivo della scienza (Post. An. I.1: «Tutta la conoscenza inizia dai sensi»). Ockham ne radicalizza l’empirismo negando che i concetti matematici abbiano referenti sovrasensibili. La Sichtbarkeit storicizza questo sguardo: l’arte non si «interpreta», si «legge» nelle sue leggi formali.

La sintesi è il principio del banale aristotelico: la chiave metrica di un’opera leonardesca è il ritmo degli elementi architettonici che l’artista ha dipinto in piena luce. Nessuna griglia invisibile può prevalere su un modulo visibile.

3. Segni metrici incorporati: definizione operativa
Non ogni elemento decorativo è un «segno metrico». Per esserlo deve soddisfare tre criteri congiunti:

Ripetizione regolare (periodicità misurabile) — successione di intervalli costanti o razionalmente proporzionati (es. bugne alternate, cassettoni equidistanti, gradini isocronici).
Funzione architettonica esplicita — l’elemento appartiene alla sintassi costruttiva (muro portante, scala, soffitto a cassettoni, partizione muraria), non al solo decoro superficiale.
Visibilità diretta nel layer originario — il segno è leggibile nell’immagine primaria (tavola, affresco, disegno preparatorio) senza ricorso a ricostruzioni ipotetiche, riflettografie, ipotesi di stato perduto.
4. Conseguenza epistemica
Mentre Kemp/Landrus e Apollonio/Foschi applicano la geometria a Leonardo, Spatial Grammar estrae la geometria da Leonardo.

La differenza non è sottile: la prima via è deduttiva (teoria → opera), la seconda induttiva (opera → regola). Il rasoio di Occam favorisce la seconda quando i dati (segni metrici) sono abbondanti, regolari e visibili.

Il rasoio di Occam, applicato all’analisi spaziale leonardesca, produce un ribaltamento epistemologico: non è l’analista a portare la griglia all’opera, è l’opera a offrire la griglia all’analista. Questo ribaltamento ha due conseguenze dirette:

Priorità ontologica del visibile — Il modulo visibile (bugne, cassettoni, gradini, griglie 4:3, imposte delle arcate, ecc.) ha priorità epistemica su qualsiasi griglia invisibile. La falsificabilità risiede nel confronto diretto: se il modulo visibile genera coerenza architettonica interna (simmetrie, parallelismi, proporzioni costanti) e la griglia invisibile genera deformazioni, il rasoio taglia la griglia invisibile.
Spostamento del burden of proof — Non tocca a Spatial Grammar dimostrare che Leonardo «intendeva» quel modulo; tocca a chi propone una griglia alternativa dimostrare che la sua griglia spiega i dati visibili meglio del modulo visibile, senza introdurre entità moltiplicative. Il principio del banale aristotelico sposta l’onere della prova da chi legge l’evidenza a chi la nega per ipotesi occulte.
Giancarlo De Leo, ottobre 2026

Bibliografia
Nota 1
Sulla presunta “approssimazione” prospettica e l’impiego sistematico della Grammatica Spaziale Leonardesca.

Apollonio e Gaiani evidenziano giustamente, citando il Manoscritto A, la perfetta padronanza di Leonardo circa le rigorose leggi matematiche di digradazione per triangoli simili e i calcoli esatti delle riduzioni apparenti a varie distanze. Tuttavia, nel loro studio questa straordinaria consapevolezza aritmetica viene paradossalmente interpretata come il preludio a un deliberato abbandono del rigore geometrico, ipotizzando che l’artista sia passato a una prospettiva “pratica” e approssimata per pure esigenze di spazio e composizione.

Al contrario, la presente ricerca dimostra che è proprio tale profonda competenza matematica a invalidare radicalmente l’ipotesi dell’aberrazione o dell’aggiustamento empirico. L’esatta cognizione teorica delle riduzioni prospettiche non costituisce una deroga a una griglia albertiana divenuta improvvisamente “scomoda”, bensì il fondamento logico e operativo di un vero e proprio sistema di progettazione parametrica.

Questa rigorosa “grammatica spaziale” attraversa e struttura l’intera opera di Leonardo. La sua applicazione metodologica emerge originariamente nell’impianto dell’Annunciazione, dove l’uso sistematico dei “Rulers” sostituisce la tradizionale griglia prospettica. Il metodo trova poi un’evoluzione magistrale ne L’Ultima Cena (come analizzato in Leonardo’s Score): qui lo spazio non è un contenitore passivo, ma la prospettiva stessa è organicamente governata dalla scansione dei vertici degli arazzi e dei cassettoni, all’interno di un ferreo schema matematico in cui la parete di fondo corrisponde esattamente a un terzo del piano prospettico.

L’artista, dunque, non approssimava mai le misure per “comodità”. Che si trattasse di calibrare i calcoli prospettici nell’Annunciazione, di scandire lo spazio architettonico del Cenacolo, o di strutturare la complessa maglia rettangolare 4:3 dell’Adorazione dei Magi (analizzata in Leonardo’s CAD), questo strumento gli garantiva di scalare, proporzionare e posizionare ogni singolo elemento a qualsiasi profondità con assoluta e ineccepibile precisione ingegneristica. In quest’ottica, la deformazione scompare e il presunto errore si rivela per ciò che è: l’applicazione pratica di un pensiero spaziale e matematico sistemico e coerente.

Nota 2

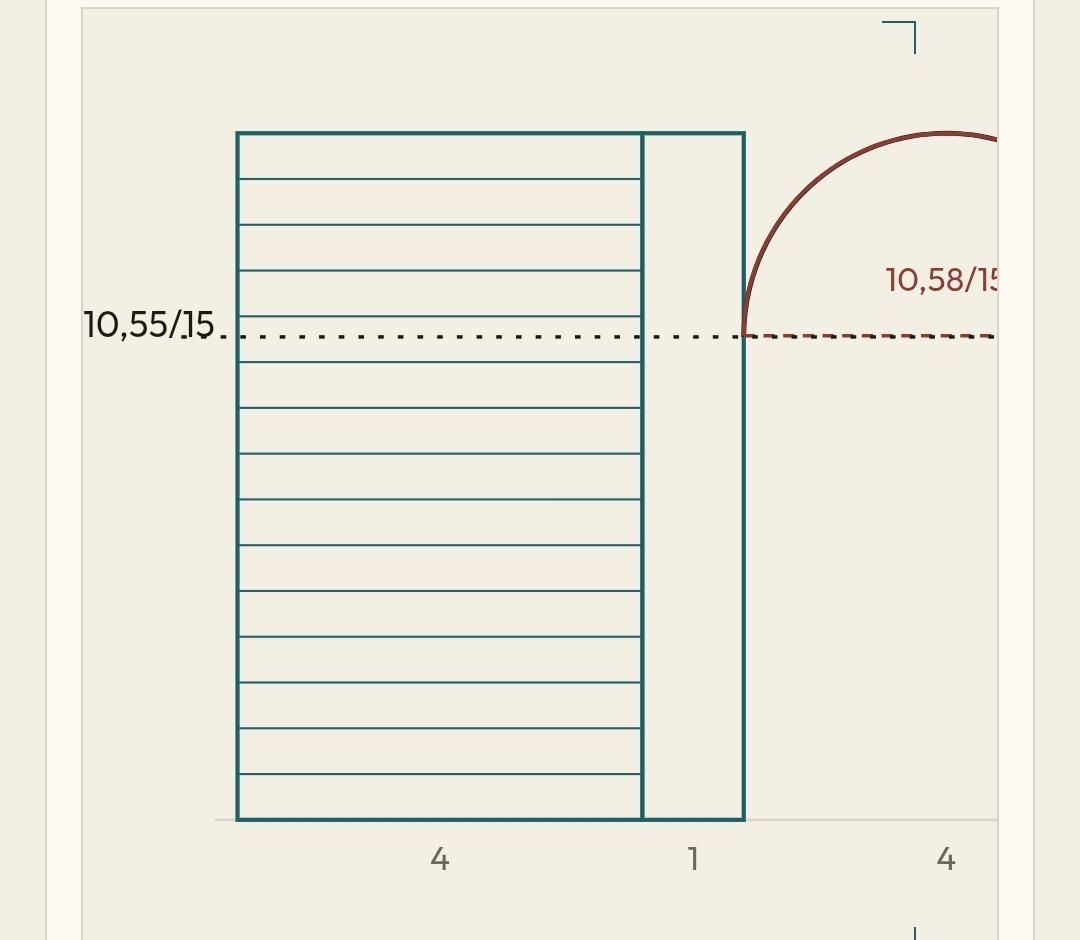

La costruzione del Manoscritto A: la riduzione, non la diagonale a 45 gradi.

Il Manoscritto A è esplicito. La digradazione è quella dei triangoli simili: la misura della riduzione è nota prima di tracciare il piano. Al f. 41r quella misura diventa la posizione delle rette parallele al piano di quadro. Si tirano le linee verso il punto di fuga; i segmenti la cui lunghezza corrisponde alla riduzione intercettano le convergenti; da quei punti si alzano le verticali o si tirano le orizzontali. La diagonale a 45 gradi non genera gli intervalli. Nella procedura albertiana dimostra che i quadrati sono giusti: è un controllo, non lo strumento primo.

Leonardo, come tutti gli artisti della sua epoca, era stato formato come artigiano di bottega. Non si poteva essere artisti senza passare dall’artigianato. La costruzione con controllo della riduzione appartiene a quella formazione: è più semplice, ed è pratica di bottega.

Nella costruzione con punto di distanza, la diagonale a 45° è la diagonale del quadrato. Solo il quadrato la ha a 45°, e solo quelle diagonali concorrono a quel punto. La griglia di quadrati e la diagonale a 45° sono lo stesso strumento: l’una serve a tracciare l’altra.

Se la profondità non nasce da quella diagonale, ma dai segmenti della riduzione che intercettano le convergenti, il quadrato non è più lo strumento necessario. Il modulo può essere quello proprio dell’opera, anche rettangolare. Un rettangolo che non nasce come quadrato non si comporta come un quadrato, e le sue diagonali non sono a 45°. Portare su questi casi una retro-ingegneria propria dei quadrati e degli angoli a 45° produce forzature e aberrazioni geometriche: negli archi del foglio 436 E, negli arazzi del Cenacolo, nella figura di Maria nell’Annunciazione.

Nota 3
Il contributo di Pedretti: il dipinto come architettura picta.

Carlo Pedretti, in Leonardo architetto, considera il dipinto come architettura picta. Non è una quinta: è uno spazio di cui si può tracciare la pianta. Lo fa, per esempio, con lo Studio di varie fabbriche in prospettiva, il foglio 436 E degli Uffizi. Il gesto è quello giusto. La pianta, però, poggia ancora sulla griglia di quadrati: ne risultano, conformemente a quanto evidenziato in Leonardo’s CAD, degli archi ribassati anziché a sesto intero. Ed è proprio il tentativo di risolvere questa anomalia, giustificata successivamente anche da altri studiosi, che ha stimolato la ricerca che ha prodotto Leonardo’s Spatial Grammar.

I
Annunciazione— Leonardo’s Rulers
La geometria inserita
Apri

II
Adorazione— Leonardo’s CAD
La geometria svelata
Apri

III
Cenacolo— Leonardo’s Score
La geometria intonata
Apri

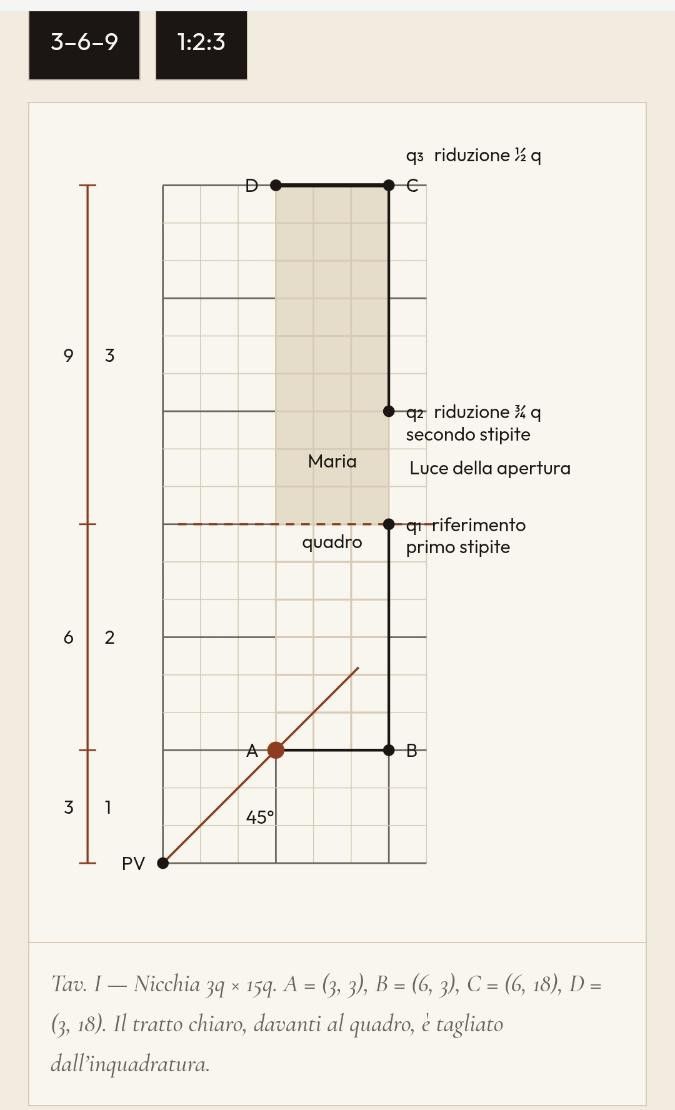

I · Leonardo’s Rulers

La nicchia è una scatola misurabile. Modulo q, mezzo braccio fiorentino: Maria vi è collocata, non posata.

II · Leonardo’s CAD

Una maglia 4:3 ancorata al braccio fiorentino. Le arcate tornano a tutto sesto, accordate al pentagono e a 36°.

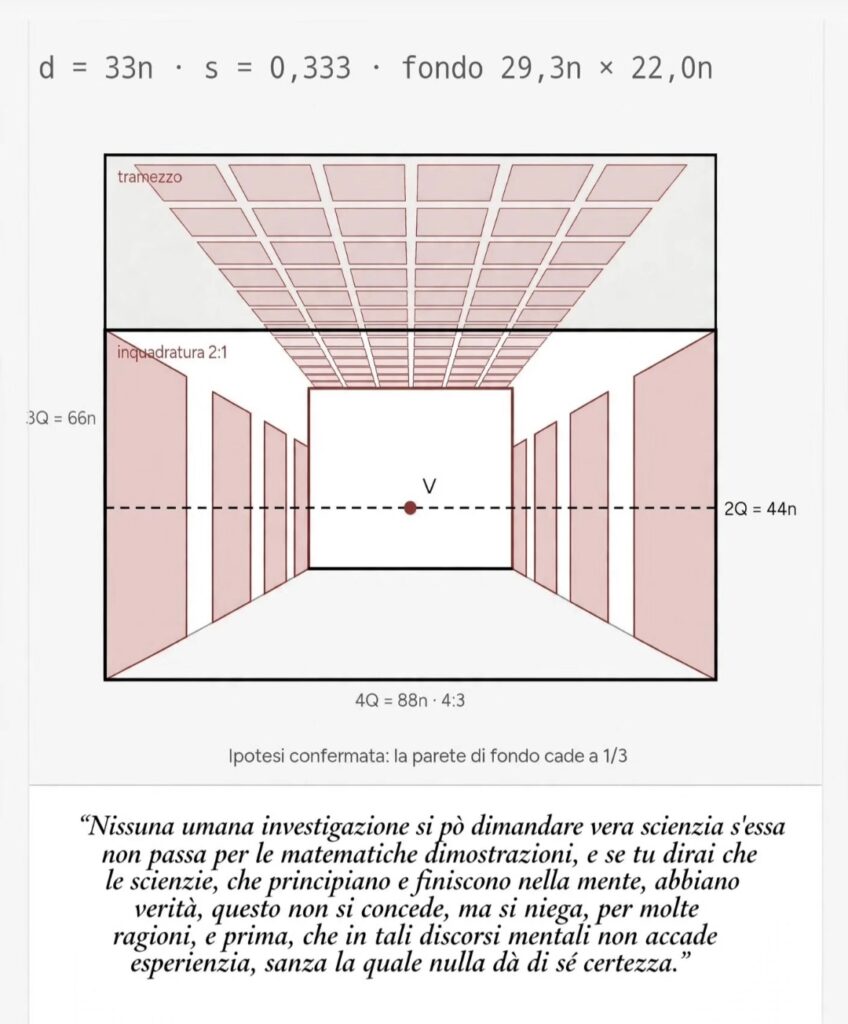

III · Leonardo’s Score

Un solo modulo n. Tre ritmi accordati: 1:4:1, 2:1:2, 1:6:1. Il prisma è 88n × 66n × 66n.

Tre studi nati separatamente, una sola grammatica. Leonardo non stende una scacchiera albertiana per poi correggerla: lascia nel quadro i moduli con cui ha misurato lo spazio — mattonelle, conci, arcate, cassettoni — e quella misura diventa ritmo.
